■パイプ歪計 |
|
ハンダ付け |
本器は地中における地すべり面の位置を測定する計器です。
（１）名称：パイプ歪計
ＰＨ−４０−１２（１方向２ゲージ） ＰＨ−４０−２４（２方向４ゲージ）
（２）パイプ材質
硬質塩化ビニール菅（ＶＰ−４０） 品質規格 （ＪＩＳ Ｋ６７４１）
（３）パイプ寸法
全長 １０６０ｍｍ 有効長さ １０００ｍｍ ソケット部 ６０ｍｍ
外径 ４８ｍｍ
（４）ひずみゲージ
製造 株式会社 共和電業 型式 ＫＦ−５−１２０−Ｃ１−１１
抵抗 １２０．０ ± ０．２Ω ゲージ率 ２．１±１．０%
（５）出力ケーブル
ビニール被覆ケーブル丸型
PＨ−４０−１２（１方向２ゲージ） 0.3ｍｍ2 −3芯 （撚り線）外径 4.0ｍｍ
PＨ−４０−２４（２方向４ゲージ） 0.3ｍｍ2 −6芯 （撚り線）外径 5.5ｍｍ
（６）製品数値
出荷時数値 ±６００ μ 以内 ゲージ取付け部 外径 約55ｍｍ |
●自社製作です。様々なご要望にお応えします。
|

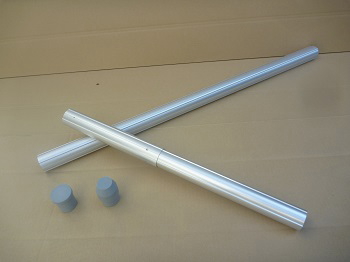

| ■孔内傾斜計（アルミケーシングパイプ） |
 |
●リベット止め
●シール材加工 |
孔内傾斜計は、地盤や構造物に埋設されたアルミ計測管内に挿入して連続的な傾斜角を検出し、側方変位を測定するもので、地すべりやトンネル掘削、土留壁計測に不可欠なものです。
仕様
■材質
硬質アルミニウム JIS H4100
A６０６３SS−T5
■全長
3000mm(本管）
300mm(接続ソケット）
■外径
本管外径47.0mm
接続ソケット溝外径53.8mm
■肉 厚
約１．５ｍｍ
■表面処理
アルマナイト加工及び透明クリヤー加工（2重被覆） |
●自社製作です。様々なご要望にお応えします。
|
|

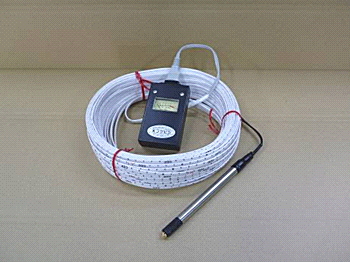

■触針式水位計 |
|
 |
テスター型（メーター・電子音）
テスター型は、コード（センサー付）と指示計が差込口になっているのが特徴です。 |
■５０M/FM-50T
■10０M/FM-100T |
製品のご注文、使用法、につきましては、
お電話、FAXにて、ご連絡下さい。 |
|
